Oteruvzdorné plechy
Dodávky oteruvzdorných plechov ABRAPLATE MTC (Metal Twin Coated) a EURODUR, navárané prídavnými zváracími materiálmi voestalpine Bohler Welding.
Oteruvzdorné materiály ABRAPLATE MTC* a EURODUR
Naváranie na základný materiál typu: S 235 JR, S 355 J2, S 690 QL/Naxtra 70, P 265 GH, 16 Mo 3, 13 CrMo 45, 1.4301, 1.4571, 1.4828, 1.4841, 1.4878, atď.
| Oteruvzdornosť | Max. pracovná teplota | Odolnosť voči zmene teploty | Odolnosť voči rázom | Poznámky | |
| Tvrdonávar Cr karbidy | + + + + | 850 °C | + + + | + + + | Vysoká odolnosť voči abrázii a rázom |
| Tvrdonávar W karbidy | + + + + | 1200 °C | + + + | + + + | Vysoká odolnosť voči abrázii a rázom |
| Oteruvzdorný odliatok | + + + + | 1200 °C | + + | ++ | Vysoká odolnosť voči abrázii a teplote |
| Chrómkarbidická biela liatina | + + + + | 200 °C | + | + + | Vysoká odolnosť voči abrázii, bez obmedzenia hrúbky |
| Chrómkarbidická mangánová zliatina | + + + + | 200 °C | + + | + + + | Vysoká odolnosť voči abrázii a rázom, bez obmedzenia hrúbky |
Tvrdosť oteruvzdorných častíc v matrici tvrdonávaru:
Chróm carbide (Cr7C3) = 1200-2200 HV
Niob carbide (NbC) = 2400-2800 HV
Molibdén carbide (Mo2C) = 2200-2500 HV
Bor carbide (B4C) = 2800-3200 HV
Wolfram carbide (WC) = 2500-3200 HV
Obsah oteruvzdorných častíc v matrici tvrdonávaru:
25% Primárne karbidy 35% Eutektické karbidy

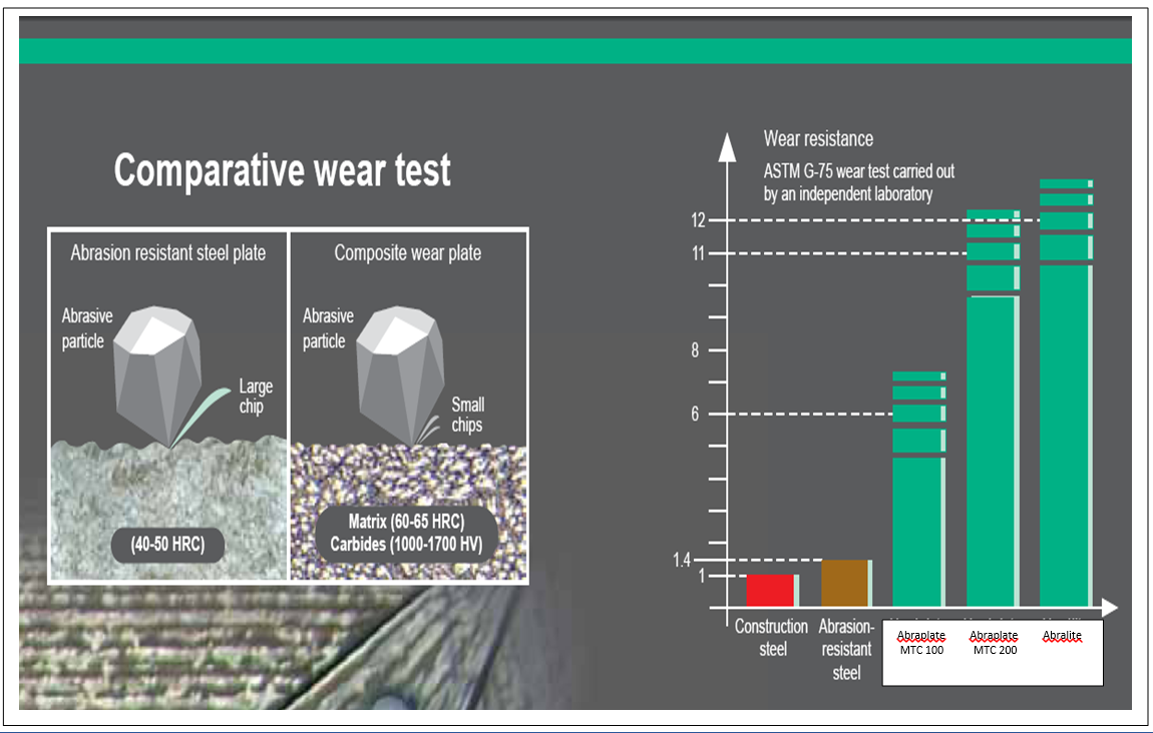

Pre porovnanie:
400-500 HB oteruvzdorné plechy typu Hardox
42-50 HRC = 410-520 HV
(60 HRC = 700 HV !)

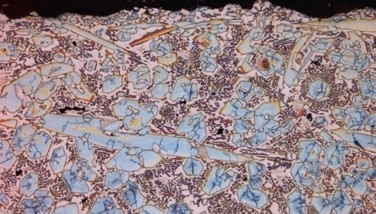

Chróm karbid (Cr7C3)

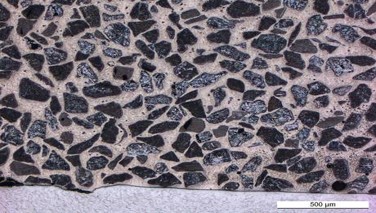

Wolfram karbid (WC)
